Diagnóstico paso a paso cuando tu Wallbox no carga

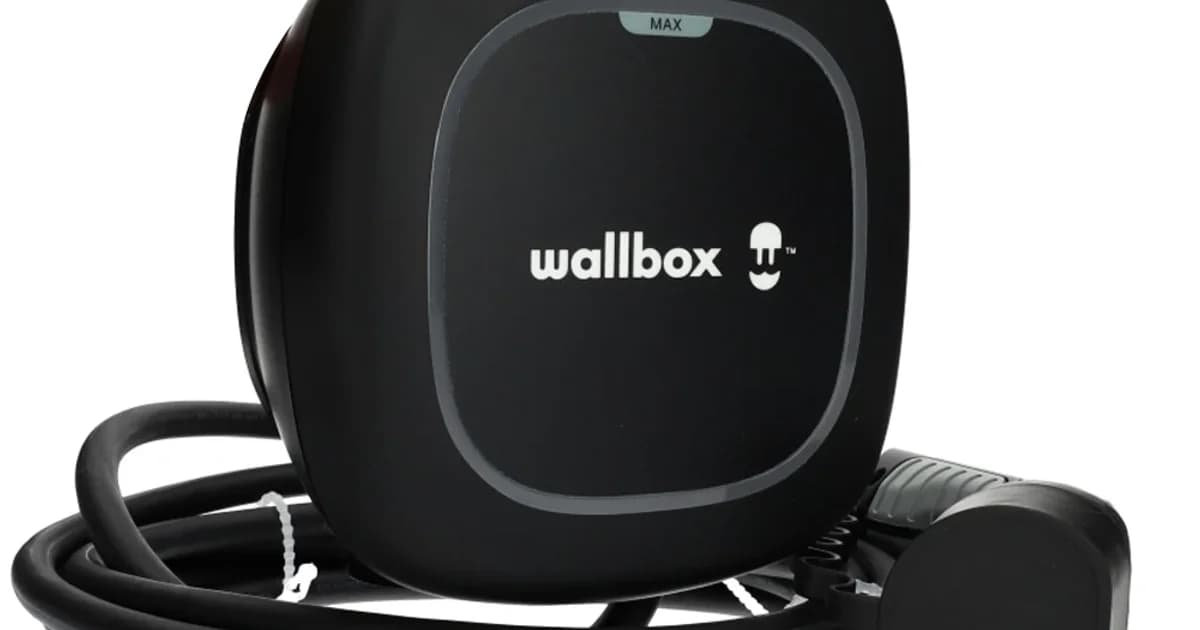

El Wallbox Pulsar Plus, el Pulsar Max y el Pulsar Pro están diseñados para autoprotegerse y para informar del problema antes de que tengas que abrir nada. El anillo LED frontal, la app myWallbox y el portal web del fabricante reportan en tiempo real qué está pasando. La inmensa mayoría de incidencias domésticas no son averías graves: son protecciones que han actuado, configuraciones que no se han propagado o pérdidas de comunicación. Saber leer la señal correctamente es la diferencia entre 30 segundos de reset y una visita técnica.
En Ritest atendemos averías de Wallbox en Madrid como servicio técnico autorizado Wallbox Authorized e instaladora autorizada por Industria conforme al REBT. Esta guía recoge los códigos LED oficiales, los códigos de error reales de la app myWallbox y los pasos que conviene dar antes de llamar al servicio técnico, sin manipular nada que pueda invalidar la garantía del fabricante.
El anillo LED del Pulsar Plus, Pulsar Max y Pulsar Pro
El LED frontal sigue una lógica de color oficial común a toda la familia Pulsar. Estos son los estados que conviene saber leer:
- Verde fijo: el cargador está encendido y listo para usarse, desconectado del vehículo.
- Verde parpadeante: inicialización del equipo tras dar tensión.
- Turquesa parpadeante: hay una carga programada lista para empezar, o el cargador está en modo Eco-Smart (Eco / Full Solar) esperando excedente fotovoltaico, o en Power Boost esperando asignación de potencia.
- Azul oscuro pulsante lento: sesión de carga en curso, el vehículo está recibiendo energía.
- Amarillo fijo: cargador bloqueado por seguridad. Falta validar la sesión mediante tarjeta RFID, la app myWallbox o autorización remota.
- Blanco encendido y apagado: el firmware del cargador se está actualizando. No interrumpir el proceso ni cortar tensión desde el cuadro.
- Rojo fijo (≈30 segundos): error grave o, en sistemas multi-cargador con Static Load Management, configuración incorrecta de los secundarios. Apaga el cargador desde el cuadro auxiliar durante 10 segundos y vuelve a darle tensión; si persiste, requiere intervención de servicio técnico autorizado.
- Verde / blanco / turquesa alternando rápido: error de configuración stand-alone, el cargador primario está mal configurado. Habitual en instalaciones de comunidades con varios Pulsar.
Si tu Pulsar muestra un patrón que no coincide con ninguno de los anteriores, abre la app myWallbox: el código de error numérico aparecerá ahí. Hay una guía técnica más amplia del modelo y sus capacidades en nuestra entrada de análisis del Wallbox Pulsar Max y su integración solar.
Los códigos de error que ves en la app myWallbox
El LED te indica que algo va mal, pero la app myWallbox te dice exactamente qué. Estos son los códigos de error oficiales más relevantes según la documentación del fabricante:
- 101 — Error interno o de conexión: el cargador no funciona correctamente por un error interno o de comunicación con la electrónica. Reinicia desde el cuadro y, si persiste, restaura desde la app.
- 102 — Relé interno bloqueado en posición cerrada: protección de seguridad. Desconecta el vehículo, reinicia el circuito y restaura. Si vuelve, requiere visita de servicio técnico.
- 103 — Detección de fuga DC: el dispositivo RDC-DD interno (IEC 62955) ha detectado corriente residual continua. Desconecta y reinicia; si continúa, hay que investigar el cable del vehículo o la electrónica del cargador.
- 104 — Fallo en el circuito de Control Pilot (CP): error de comunicación con el cargador del coche. Apaga, desenchufa el conector, reinicia y restaura si es necesario.
- 106 — Voltaje inesperado en la señal Control Pilot: el cargador detecta tensión anómala en la línea CP. Apaga, desenchufa, reinicia y restaura.
- 107 — Cable EV no bloqueado correctamente: el sistema de bloqueo del conector no ha cerrado. Reconecta el cable bien encajado; si no, desbloquea desde la app.
- 109 — Voltaje L1-N fuera de límites: sobretensión o subtensión sostenida en la red. Espera estabilización; si no, llama a un electricista certificado para medir tensión en bornes del cargador.
- 110 — Lectura incorrecta del resistor del cable: el cargador no reconoce el cable conectado. Reconéctalo; si persiste, prueba con otro cable o restaura.
- 112 — Voltaje L1-N por debajo de 150 V: subtensión severa. Restaura y avisa al electricista para verificar la instalación.
Si el código que ves no aparece en esta lista, búscalo en el Centro de Ayuda oficial de Wallbox antes de tocar nada. Algunos códigos avanzados (errores de OCPP o de Power Sharing) requieren acceso a la configuración avanzada del cargador que solo manejan los técnicos autorizados.
Saltos del diferencial e ICP en una instalación Wallbox
Cuando el problema no está en el equipo sino en el cuadro auxiliar, el cargador no "informa" de nada porque no recibe tensión. Antes de asumir avería del Pulsar, conviene revisar las cuatro protecciones que la ITC-BT-52 obliga a tener en una instalación de recarga:
- Diferencial superinmunizado tipo A (clase A SI) de 30 mA. Si salta repetidamente, la causa más habitual es humedad en la base del cargador (exterior sin protección suficiente), un cable de carga del vehículo deteriorado o un puente a tierra mal hecho. No se debe rearmar más de una vez sin investigar la causa.
- Magnetotérmico curva C dedicado. Si salta, la corriente demandada supera el calibre del cable. Suele pasar cuando alguien fuerza 32 A en un circuito dimensionado para 16 A o cuando el balanceo dinámico del Pulsar no está bien configurado.
- Detección DC integrada (RDC-DD de 6 mA). El Pulsar lleva detección de fugas DC interna según IEC 62955; si la activa, el cargador se autoinhibe hasta que se restablezca manualmente o pase un tiempo determinado. Verás el código 103 en la app.
- ICP general de la vivienda. Si la potencia contratada es insuficiente y el cargador entrega su máximo simultáneamente con vitrocerámica, secadora o aire acondicionado, salta el ICP. El balanceo dinámico del Pulsar Max (con su Power Meter) debería evitarlo si está bien configurado.
Si tras revisar estas cuatro protecciones el cargador sigue sin entregar potencia, lo siguiente es valorar si es un fallo electrónico interno que requiere intervención de un autorizado conforme al Real Decreto 842/2002 (REBT) y a la ITC-BT-52.
Errores de Wi-Fi, OCPP y firmware
El segundo gran bloque de incidencias en Wallbox no es eléctrico, es digital. La carga puede fallar porque el cargador ha perdido conexión con la nube myWallbox, con el coche o con una plataforma OCPP de gestión:
- Wi-Fi caído: el Pulsar queda en modo "última configuración" y el LED informa, pero la app no puede empujar órdenes nuevas ni reportar consumos. Solución: revisar el router del garaje o instalar un punto de acceso Wi-Fi específico cerca de la plaza.
- OCPP desconectado: si el cargador está integrado en una plataforma corporativa o de comunidad y pierde la conexión OCPP, puede quedar bloqueado pendiente de autorización. Hay que validar la sesión desde la plataforma o resetear manualmente.
- App myWallbox desactualizada: a veces el cargador necesita una versión mínima de la app para autorizar sesiones. Es la primera comprobación cuando deja de cargar tras una actualización del móvil.
- Firmware del cargador desactualizado: Wallbox empuja firmware periódicamente. Una versión antigua puede causar bloqueos intermitentes; la actualización se hace en remoto desde myWallbox y exige que el cargador no esté en sesión activa.
Mientras se actualiza el firmware verás el LED encendiéndose y apagándose en blanco. No interrumpas el proceso; cortar tensión a mitad de una actualización puede dejar el cargador en estado inestable y obligar a una intervención física del servicio técnico.
"Cargaba con sol y ya no": cuando el problema es el Power Meter
Una incidencia muy específica de Wallbox que tratamos con frecuencia: la carga solar dinámica (Eco-Smart, Full Solar) deja de funcionar y el coche pasa a cargar siempre desde red o, peor, deja de cargar del todo en Full Solar pese a haber sol. La causa casi nunca está en el Pulsar: está en el Power Meter (contador de energía) que mide el flujo entre red e inversor solar.
Los síntomas habituales:
- El LED turquesa parpadea pero el coche no recibe potencia.
- El cargador "no detecta" excedente aunque el inversor esté produciendo.
- La app myWallbox muestra excedente intermitente o cero permanente.
El origen suele ser el cable Modbus entre Power Meter e inversor desconectado o degradado, una actualización de firmware del inversor que ha cambiado el protocolo, o un Power Meter que ha perdido la calibración. En todos los casos, la intervención debe hacerla un instalador autorizado que vuelva a parear la comunicación entre cargador, Power Meter e inversor y emita la actualización del Boletín CIE si hace falta sustituir equipo.
Qué resuelves tú y cuándo llamas al servicio técnico Wallbox autorizado
La línea es nítida: cualquier intervención sobre el cableado, las protecciones del cuadro auxiliar o el interior del cargador debe ejecutarla una empresa instaladora autorizada por Industria. Lo que sí puedes hacer sin riesgo:
- Desconectar y reconectar el conector del coche.
- Bajar y subir el magnetotérmico dedicado del cargador (no rearmar el diferencial repetidamente si vuelve a saltar).
- Reiniciar Wi-Fi, comprobar app y firmware al día.
- Probar la carga con otro vehículo si lo tienes a mano, para descartar fallo del cable o de la electrónica del coche.
- Anotar el código de error que muestra myWallbox (101, 102, 103…) antes de cualquier reset.
Lo que no debes hacer aunque encuentres tutoriales que lo expliquen: abrir la carcasa del Pulsar, manipular el cuadro auxiliar de protecciones, o forzar firmware no oficial. Cualquiera de las tres invalida la garantía del fabricante de manera inmediata y, en caso de incidente, el seguro del hogar puede no cubrir. Si la avería persiste tras los pasos seguros, lo coste-eficiente es una visita técnica de un autorizado. Cubrimos Madrid con soporte 24/7 desde nuestra área de movilidad eléctrica y nuestra red de instalación y servicio técnico Wallbox autorizado en Madrid.
Garantía Wallbox y Boletín CIE de modificación
Wallbox es explícito en sus términos: la garantía del cargador se mantiene solo si las intervenciones las realiza un servicio técnico Wallbox Authorized. Tres planos a tener claros:
- Trazabilidad documental. El autorizado registra la intervención en myWallbox y en el sistema del fabricante. Un técnico no autorizado no puede hacerlo, así que aunque el problema se resuelva, el cargador queda en estado "manipulado por terceros".
- Repuestos originales. Solo el canal autorizado recibe repuestos genuinos. Las piezas de mercado paralelo pueden no cumplir IEC 62196-2 o IEC 61851-1 y son motivo de exclusión de garantía.
- Boletín CIE de modificación cuando aplique. Si la reparación implica un cambio en la instalación (sustituir un magnetotérmico, modificar la sección de cable, mover el cargador), el técnico autorizado emite el Boletín correspondiente. Sin ese boletín la modificación es inválida ante Industria.
Si la avería implica sustituir el Pulsar completo, calcular si compensa reparar o renovar es directo: usa nuestra calculadora de presupuesto para cargador eléctrico con la potencia y el modelo equivalente y compáralo con el coste estimado de la reparación.
Conclusión: qué tener listo antes de llamar al servicio técnico
El tiempo medio de resolución de una avería de Wallbox en Madrid baja de forma muy notable cuando la primera llamada llega con la información completa. Antes de levantar el teléfono, ten a mano:
- Modelo concreto (Pulsar Plus, Pulsar Max, Pulsar Max Socket, Pulsar Pro) y potencia (7,4 / 11 / 22 kW).
- Número de serie (etiqueta lateral o inferior del equipo).
- Código numérico de error en myWallbox (101, 102, 103…).
- Foto del LED en el momento del fallo y captura del error en la app.
- Foto del cuadro auxiliar con las protecciones a la vista.
- Modelo del vehículo, capacidad de batería y modo de carga configurado (Standard, Eco-Smart, Full Solar, Power Boost).
- Hora aproximada y descripción del fallo (intermitente, permanente, ocurre solo a cierta potencia).
Con esa información, un servicio técnico Wallbox autorizado puede diagnosticar antes de la visita si la avería es de software, de protecciones o de hardware interno, y llegar con el repuesto adecuado. Si tu Wallbox no carga ahora mismo, contacta con el equipo de Ritest y agendamos diagnóstico in situ con soporte técnico 24/7.
